184-3798-7002
189-0639-9575
公司新闻
news
耐火砖烧制温度和需要的时间
烧成温度：1320℃～1380℃
保温时间：5～8小时
总烧成周期：约48～72小时

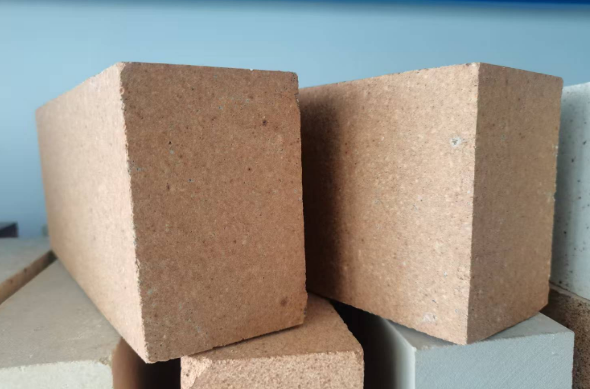

粘土耐火砖具有良好的耐火性能和较高的性价比，广泛应用于工业窑炉及热工设备。
根据氧化铝（Al₂O₃）含量不同，其烧成温度有所区别：
三级高铝砖（Al₂O₃ 48%～60%）：1350℃～1450℃
二级高铝砖（Al₂O₃ 60%～75%）：1450℃～1500℃
一级高铝砖（Al₂O₃ ≥75%）：1500℃～1600℃，部分高纯产品可达1700℃以上
保温时间一般为6～10小时，总烧成周期约72～120小时。
烧成温度：1350℃～1450℃
烧制过程中需严格控制升温速度，避免因石英晶型转变导致砖体开裂。
镁碳砖、碳化硅砖等部分产品采用化学结合工艺，仅需400℃～600℃热处理；烧结型产品烧成温度一般为1600℃～1750℃，具体根据产品配方及工艺确定。
**注意：**普通建筑红砖烧成温度一般为900℃～1100℃，属于建筑材料，不属于耐火砖，两者不可混淆。
烧成温度是指耐火砖在窑炉内完成烧结致密化所需的温度；耐火度则是材料在高温下开始软化的温度，通常不低于1580℃。烧成温度必须低于耐火度，同时保证砖体能够充分烧结。
耐火砖烧成过程主要包括三个阶段：
升温阶段：排除水分及有机物；
保温阶段：促进晶相形成和结构致密化；
冷却阶段：控制降温速度，减少热应力，避免产生裂纹。
在隧道窑连续生产过程中，耐火砖通常需要经过数天时间才能完成整个烧成流程。
耐火砖的烧成制度受以下因素影响：
氧化铝含量越高，烧成温度越高；
砖体尺寸越大，保温时间越长；
对体积密度和低气孔率要求越高，烧成时间相应增加；
轻质保温砖为了保持较高的气孔率，烧成温度相对较低，烧成周期也较短。
耐火砖的烧制温度通常为1320℃～1600℃，部分高性能特种耐火砖可达到1700℃以上。合理控制烧成温度、保温时间和冷却速度，是保证耐火砖强度、耐磨性、抗热震性及使用寿命的重要因素。不同材质和用途的耐火砖，应采用相应的烧成工艺，以确保产品性能满足工业窑炉的使用要求。
返回顶部
扫一扫 关注我们
