水泥回转窑窑口是熟料从回转窑进入冷却机的关键区域，也是耐火材料比较容易出现损坏的部位之一。

与窑内相对稳定的高温区域相比，窑口不仅需要承受较高温度，还会受到熟料冲击、磨损、温度波动以及设备运行振动等多种因素影响。因此，窑口浇注料出现开裂、剥落、磨损甚至局部脱落的情况并不少见。

实际上，窑口耐火浇注料的使用寿命并不只是由材料的耐火温度决定，而与实际工况、材料结构、施工质量和维护方式都有直接关系。

一、为什么窑口浇注料容易损坏？

1. 温度波动产生热应力

窑口区域在运行过程中会经历比较明显的温度变化。

例如窑炉启动、停窑、工况调整以及局部冷却等过程中，浇注料表层和内部的升温、降温速度并不完全一致。当材料内部产生较大的温差时，就容易形成热应力。

经过长期反复的热循环后，原本较小的裂纹可能逐渐扩大，最终形成：

• 表面裂纹

• 网状裂纹

• 局部开裂

• 裂纹贯穿

• 块状剥落

因此，窑口材料不仅需要具备耐高温性能，还需要具有较好的抗热震和抗热循环能力。

2. 熟料持续冲刷和磨损

熟料从窑内排出时具有较高温度，同时伴随大量颗粒物料运动。

这些高温熟料不断冲刷窑口耐火层，特别是在物料集中通过的区域，会对浇注料产生持续的机械磨损。

如果材料耐磨性能不足，长期运行后可能出现：

表面磨损 → 局部变薄 → 钢筋或锚固件附近暴露 → 局部结构破坏。

因此，对于熟料直接冲刷的位置，不能只关注Al₂O₃含量和耐火温度，还需要重点考虑材料的耐磨性、体积稳定性和结构强度。

3. 设备振动和机械作用

回转窑属于连续旋转设备，在运行过程中不可避免会产生一定程度的机械振动。

如果窑口浇注料与钢壳之间结合不良，或者锚固结构设计、施工不合理，在长期振动和热循环作用下，耐火层可能逐渐产生松动。

尤其是在已经存在裂纹的情况下，机械振动会进一步扩大裂纹，使局部材料发生剥落。

4. 施工质量影响非常明显

即使选用了性能较好的浇注料，如果施工过程中出现问题，同样可能导致窑口耐材提前损坏。

常见施工问题包括：

• 加水量控制不准确

• 搅拌不充分

• 振捣不均匀

• 局部存在空洞

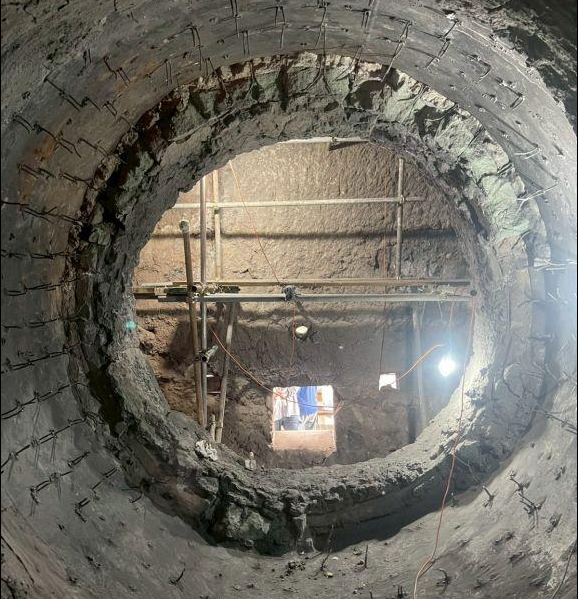

• 锚固件安装不合理

• 烘烤升温过快

• 养护不到位

特别是浇注料加水过多时，材料内部容易形成较多孔隙，硬化后的结构强度和耐磨性能可能受到影响。

因此，窑口耐火材料的实际使用效果通常是材料性能 + 施工质量 + 烘烤制度共同作用的结果。

二、窑口浇注料常见的三种损坏形式

1. 开裂

开裂是窑口浇注料比较常见的问题。

主要原因可能包括热应力、温度变化、材料收缩以及施工质量等。

如果裂纹较小，可以根据实际情况进行检查和局部修补；如果已经出现较深裂纹或裂纹贯穿，则需要进一步判断是否存在脱落风险。

2. 剥落

当裂纹逐渐扩大，或者浇注料与基层结合不牢时，就可能出现片状剥落。

剥落以后，局部耐火层厚度迅速下降，容易进一步形成新的高温区域和磨损区域。

如果不及时处理，小面积损坏可能逐渐扩大。

3. 磨损

窑口长期受到高温熟料和颗粒物料冲刷，磨损属于比较典型的失效方式。

磨损严重时，即使浇注料本身没有明显裂纹，也可能因为厚度不断下降而失去对窑壳和其他结构的保护。

因此，现场检查时不能只观察裂纹，还需要定期检查耐火层厚度和局部磨损情况。

三、普通浇注料、高铝质浇注料和低水泥浇注料应该怎么选择？

窑口耐火材料并不是简单地“耐火温度越高越好”。

实际选材时，需要结合窑口的具体工况进行综合判断。

普通浇注料

普通浇注料通常可以用于温度和磨损要求相对一般的区域。

如果窑口工况比较稳定、物料冲刷不强，可以根据实际设计采用相应等级的材料。

但对于熟料直接冲刷、温度变化明显的区域，则需要更加关注材料的耐磨和抗热震性能。

高铝质浇注料

高铝质浇注料具有较好的耐高温性能和机械强度，在水泥生产设备的部分高温、磨损区域具有较好的适用性。

对于窑口等受到熟料冲刷的位置，可以根据具体温度、磨损程度和施工条件选择合适等级的高铝质浇注料。

需要注意的是，不能仅根据材料名称判断是否适用，而应该结合：

• Al₂O₃含量

• 常温耐压强度

• 抗折强度

• 耐磨性能

• 热震稳定性

• 体积稳定性

• 实际运行温度

进行综合判断。

低水泥浇注料

低水泥浇注料通常具有较低的CaO含量和较好的致密结构。

在一些对强度、耐磨性和高温稳定性要求较高的部位，可以考虑低水泥体系。

但是低水泥浇注料对施工工艺要求也比较高，特别是加水量、搅拌、振捣、养护和烘烤等环节，需要严格按照产品技术要求执行。

四、如何延长窑口耐火浇注料的使用寿命？

1. 根据实际工况选择材料

首先需要了解窑口的实际运行条件，包括：

• 工作温度

• 熟料温度

• 物料冲刷情况

• 窑口结构

• 温度波动

• 维修方式

• 原有耐材损坏情况

根据这些条件确定材料，而不是单纯按照“最高耐火温度”选择。

2. 控制施工加水量

浇注料施工过程中，应按照产品技术要求控制加水量。

加水过多可能导致材料结构疏松，而加水不足又可能影响施工性能和成型质量。

因此，施工人员需要严格控制现场用水，并保持每批材料施工条件尽可能一致。

3. 保证振捣和成型质量

浇注过程中需要保证材料充分密实，同时避免过度振捣。

如果内部存在明显空洞、分层或局部疏松，运行后很容易成为裂纹和剥落的起始位置。

4. 重视养护和烘烤

浇注料施工完成以后不能立即投入高温运行。

需要根据材料体系和施工要求进行适当养护，并制定合理的烘烤升温制度，使内部水分逐步排出，降低因升温过快造成的开裂和爆裂风险。

5. 做好定期检查和及时维修

窑口耐火层出现早期裂纹、局部磨损时，应及时检查其发展情况。

对于局部损坏，可以根据现场情况采用合适的维修材料进行修补。

如果已经出现大面积剥落或明显减薄，则应在下一次计划检修期间及时处理，避免小问题发展成更大的耐材损坏。

五、窑口耐材维修应该关注什么？

窑口维修不能只关注“换什么材料”，还需要关注为什么会损坏。

如果原有浇注料因为热震开裂，那么单纯更换相同材料可能无法解决问题；如果主要原因是熟料冲刷，则需要重点改善耐磨性能；如果是施工造成的内部缺陷，则更换材料后仍可能出现类似问题。

因此，在实际维修过程中，可以按照：

损坏位置 → 损坏形态 → 运行工况 → 原材料性能 → 施工情况 → 确定维修方案

这样的思路进行分析。

对于长期运行的水泥回转窑来说，合理的耐材选型、规范施工以及及时维修，可以减少窑口耐火层突然脱落造成的设备风险，同时减少不必要的停窑检修。

天意保温材料可根据不同工业窑炉的运行温度、磨损、热震及施工条件，为客户提供耐火浇注料、耐火材料及保温材料的选型与配套建议。实际方案可根据设备结构和现场工况进行调整。
